আমাদের কোম্পানির নিমজ্জনযোগ্য ড্রেজিং পাম্প 25 মি গভীরতা কাটার সাকশন ড্রেজার মেশিনের জন্য একটি বিশেষ ডুবো পাম্প দিয়ে সজ্জিত। এই জাহাজটি স্ব-চালিত বা অ-স্ব-চালিত, যা স্থানান্তরিত করা বিশেষত সুবিধাজনক। হুলটি এমন একটি কাঠামোতে তৈরি করা হয় যা বিচ্ছিন্ন এবং প্যাক করা যায় এবং তারপরে সাইটে একত্রিত হয়। বিচ্ছিন্নতার পরে, এটি ট্রাক, ট্রেন বা ধারক দ্বারা পরিবহন করা যেতে পারে, তাই এটি ইনস্টল করা বা কাজ পরিবর্তন করা খুব সহজ। জাহাজে ব্যবহৃত শক্তি প্রকৃত প্রয়োজন অনুসারে ডিজাইন করা যেতে পারে এবং বৈদ্যুতিক বা ডিজেল ইঞ্জিন হতে পারে। এই পানির নীচে পাম্প ছাড়াও, জাহাজটিতে বাম এবং ডান চলাচলের জন্য দায়ী সরঞ্জাম রয়েছে, স্ল্যাজ সাকশন পাইপ উত্তোলন এবং হ্রাস করার জন্য সরঞ্জাম, জাহাজের অবস্থান ঠিক করার জন্য পাইলস এবং ডেকের উপর একটি ছোট ক্রেন ইনস্টল করা আছে।
কাজের প্রক্রিয়াটি নিম্নলিখিত হিসাবে রয়েছে: কাটার মাথাটি স্লারি মিশ্রণের জন্য বালি এবং কাদা পানির নীচে কেটে ফেলেছে, তারপরে ড্রেজিং পাম্পের মাধ্যমে নিমজ্জনযোগ্য পাম্পের সাথে কাটার সাকশন ড্রেজারের পাইপলাইনে; শেষে স্লারিটি প্রয়োজনীয় জায়গায় জমিতে পাইপলাইন দ্বারা স্রাব করা হবে।
জেএমডি 550 ডি নিমজ্জনযোগ্য ড্রেজিং পাম্প 25 মি গভীরতা কাটার সাকশন ড্রেজার মেশিনের জন্য |
|||
শিজিয়াজুয়াং ড্রেজিং পাম্প |
ডায়া। স্রাব পাইপ |
550 মিমি |
|
|
মাথা |
80 মি |
|
|
সর্বোচ্চ কাজের ক্ষমতা |
1050M3/ঘন্টা |
|
|
স্রাব দূরত্ব |
3500 মি |
|
ড্রেজিং গভীরতা |
20 মি |
||
ডিজেল ইঞ্জিন |
1306kW |
কামিন্স |
|
হাইড্রোলিক সহায়ক ইঞ্জিন |
336kW |
কামিন্স |
|
নিমজ্জনযোগ্য পাম্প জেনারেটর |
746kW |
কামিন্স |
|
জরুরী জেনারেটর |
30 কেডব্লিউ |
কামিন্স |
|
মোট শক্তি |
2418kW |
||
তেল খরচ |
360L/h |
||
হাল |
L*ডাব্লু*ডি |
56 মি x 8.5 মি x 2.5 মি |
|
জলবাহী সিস্টেম |
জলবাহী পাম্প |
ভিকার্স আমেরিকা (যৌথ উদ্যোগ) |
|
|
জলবাহী মোটর |
ইতালি সাই প্রযুক্তি (যৌথ উদ্যোগ) |
|
|
ভালভ |
রেক্স্রথ জার্মানি (যৌথ উদ্যোগ) |
|
|
অপারেটিং সিস্টেম |
সিমেন্স পিএলসি (জার্মানি থেকে আমদানি করা) |
|
|
মই উইঞ্চ |
উত্তেজনা |
200 কেএন |
|
সুইং উইঞ্চ |
উত্তেজনা |
120 কেএন |
|
কাটার হেড |
ক্রাউন-জাতীয় |
Φ1800 মিমি |
|
|
শক্তি |
200 কেডব্লিউ |
নিমজ্জনযোগ্য পাম্প সহ এই কাটার সাকশন ড্রেজার তুলনামূলকভাবে সংক্ষিপ্ত এবং নদীর তীরে নিম্ন সেতু দিয়ে সহজেই ড্রিল করতে পারে। সহজেই পরিবহনের জন্য জাহাজের ক্যাব এবং লাউঞ্জটি সরানো যেতে পারে। পুরো হুলটি তিনটি পন্টুনের সমন্বয়ে গঠিত, একটি বড় এবং দুটি ছোট, যা বিশেষ সংযোগকারীগুলির সাথে একত্রিত হয় এবং তারপরে সুপার শক্তিশালী স্ক্রু দিয়ে শক্ত করা হয়। কেবিন এবং ডেকের মধ্যে সংযোগটি একটি লাইভ বাকলও ব্যবহার করে যা বিচ্ছিন্নতা এবং সমাবেশের জন্য বিশেষত সুবিধাজনক। সাধারণভাবে, এই নকশাটি পুরো জাহাজটি স্থানান্তরিত এবং একত্রিত করা খুব সহজ করে তোলে।
সাবমারসিবল পাম্প সহ কাটার সাকশন ড্রেজারের কার্যকারী সাইট: সমুদ্র, বন্দর, হ্রদ এবং নদী। মাটির পরিস্থিতি: আপেক্ষিক শক্ত মাটি, শক্ত বালি, কাদা, সমুদ্রের বালি, নদীর বালি, কাদামাটি, কাদা ইত্যাদি।
নকশা
ডুবন্ত পাম্প সহ আমাদের কাটার সাকশন ড্রেজার সিনিয়র ইঞ্জিনিয়ার দ্বারা ডিজাইন করেছেন, যারা বহু বছর ধরে শিপ বিল্ডিং এবং ড্রেজিং কাজে বিশেষীকরণ করেছেন, গ্যারান্টি দেওয়ার জন্য যে তারা সু-নকশাযুক্ত এবং ব্যবহারিক।
কামিন্স ইঞ্জিন
নিমজ্জনযোগ্য পাম্প সহ কাটার সাকশন ড্রেজারটি বিশ্ব বিখ্যাত শক্তিশালী কামিন্স ইঞ্জিন দিয়ে সজ্জিত, যা এর স্থায়িত্ব, কম তেলের ব্যবহার, মানকযুক্ত আনুষাঙ্গিক এবং সহজ রক্ষণাবেক্ষণের জন্য বিখ্যাত।
জলবাহী সিস্টেম
সাবমারসিবল পাম্প এবং হুইল বালতি ড্রেজার সহ কাটার সাকশন ড্রেজারের সবচেয়ে গুরুত্বপূর্ণ অংশগুলি। জলবাহী সিস্টেমের প্রয়োজনীয়তাগুলি খুব উচ্চ এবং কঠোর; এটি পুরো ড্রেডারের প্রধান ধমনী। পার্শ্বীয় ট্র্যাকশন উইঞ্চগুলি, উত্তোলন উইঞ্চ এবং ড্রেজারগুলির কাটার হেড হাইড্রোলিক মোটর দ্বারা চালিত হয় n
বিচ্ছিন্ন কাঠামো
নিমজ্জনযোগ্য পাম্প সহ কাটার সাকশন ড্রেজারটি পৃথকযোগ্য, সুতরাং একটি কার্যনির্বাহী সাইট থেকে অন্যটিতে বিতরণ বা সরানোর সময় পরিবহন করা সহজ।
শিজিয়াজুয়াং পাম্প
ফ্লো প্যাসেজ উপাদানগুলি পাম্প পরিষেবা জীবন দীর্ঘায়িত করতে, পাম্প শ্যাফ্ট সিল ব্যবহার প্যাকিং সিল যা বজায় রাখা সহজ, এবং অ্যান্টি-ফ্রিকশন বিয়ারিংগুলি জাপানি ব্র্যান্ড এনএসকে থেকে প্রাপ্ত উচ্চ পরিধানের প্রতিরোধী অ্যালো সিআর 27 ব্যবহার করে।

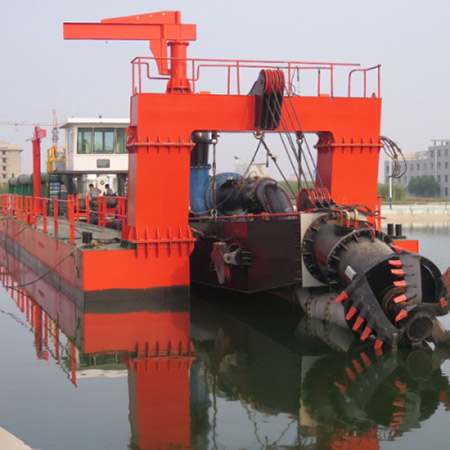

কাটার হেড
একটি কাটার মাথার জন্য, 5 টি ব্লেড, একটি ব্লেডে সজ্জিত 8 টি দাঁত রয়েছে। উপাদান উচ্চ ক্রোমিয়াম আছে। সহজ-পরা প্রুফের জন্য। কুটার হেড হাইড্রোলিক মোটর দ্বারা চালিত হয়; কাটার বিয়ারিংয়ের লুব্রিকেশন সিল-ইন ইউনিট রয়েছে।
1। অ্যাঙ্কর বুমস ইনস্টলেশন
2। স্পুড গাড়ি
3। 5 অ্যাঙ্করগুলির ড্রেজার অবস্থান।
4। স্পুড ফ্ল্যাট ডাউন (কম ব্রিজ এবং নিরাপদে পানিতে পরিবহন পাস করার জন্য) জলবাহী ড্রাইভিং।
5 .. 20-30 মিটার ডুবো জলের নীচে ড্রেজিং গভীরতা গভীরতর করতে অতিরিক্ত ড্রেজিং পাম্প দিয়ে ড্রেজারটি তৈরি করুন এবং স্লারি ঘনত্ব 30%এরও বেশি।
6 .. স্রাবের দূরত্বকে আরও এগিয়ে নিতে বুস্টার স্টেশন দিয়ে ড্রেজারটি তৈরি করুন।
